Ranflex Metals are the leading manufacturer of high integrity special fasteners (e.g. bolts, set screws, stud-bolts, nuts and washers), meeting clients’ exacting demands for critical applications in hostile environments. Whether for offshore (buoyancy and petrochemical), seawater, pump, valve or nuclear, the demands for an exceptional service and supply is never ending. We believe manufacturing bolting in exotic materials is an art form and it is something we have perfected at Ranflex Metals..

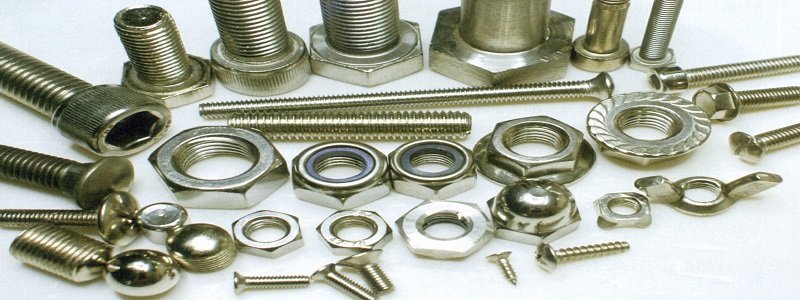

Our 347 Stainless Steel Fasteners product range includes 347 Stainless Steel Bolts, Hexagon head bolt, Hexagon head screw, Round head square neck bolt, Hexagon socket head cap screw in full thread and half thread, Hexagon wood screw, Hexagon socket button head screw, Hexagon socket button flange screw, Hexagon socket counter sunk head cap screw in full thread and half thread, square nuts, square weld nuts, hexagon weld nuts, thick nyloc nuts, hexagon flange nuts, threaded rods, dowel screws,Plain / Flat Washer, Spring Washers, Countersunk Washer,Tooth Lock Washer and many more. We provide products as per DIN, ANSI, JIS standards.
We export to United State,Canada, Kazakhstan, Algiers, Johannesburg, Pretoria, Dakar, Ghana, Uganda, Mozambique, Iraq, Subra al-Haymah,Australia, Yaounde, Saudi Arabia, Kampala, Benin, Ethiopa, Kuwait, Nairobi, Turkey, Russia, Khartoum, Kano, UAE, Bahrain, London, Lebanon, Tunisia, Qatar, Zaria, Dubai, Yemen, Casablanca, South Africa, Oman, UK,USA, Argentina, China,Las Vegas Hong Kong, Vietnam, Singapore, Egypt, Venezuela, Iran,Vancouver Malaysia, Mexico, New York, Indonesia, Italy, Azerbaijan, Israel, Brazil, United States, Thailand (Bangkok), Cyprus, Sri Lanka, Colombo, Germany
Specifications | ASTM A193 ASME SA193 / ASTM F593, F594, F1554 / ASME SF593, F594, F1554 |
Standard | DIN, ASTM, BS and all International Standards |
Bolts Size | 3 mm to 200 mm | Custom Sizes |
Nut Size | M3 - M56 | 3/6" to 2" | Custom Sizes |
Screw Size | M3 - M56 | 3/6" to 2" | Custom Sizes |
Machine Screws Size | M1.6 - M12 | Custom Sizes |
Washers Size | M3 - M56 | 3/6" to 2" | Custom Sizes |
Fasteners Type | Nut, Hex Coupling Nut, Hex Nut, Square Nut, Hex Domed Cap Nuts, Hex Head Bolts, Stud Bolts, Socket Hexagon Head Screw, Pan Head Screw, Socket Head Cap Screw, Wing Screw, T-Head Bolts, Foundation Bolts,Screw, Studs, Socket Screw, Hex Set Screw, Cap Screw, Machine Screw, Wing Screw, Spring Washers, Washers, Studs, Marine Anchors, Anchors, Hexagon Nut,U- Bolts, Anchor Bolt, Mushroom Head Square Neck Bolts, J Bolts,Eye Bolt,Structural Bolts, Bolts, Nuts, Sockets, Screws, Allen Cap screw |
STANDARD | WERKSTOFF NR. | UNS | JIS | GOST | EN |
SS 347 | 1.4550 | S34700 | SUS 347 | 08Ch18N12B | X6CrNiNb18-10 |
Grade | C | Mn | Si | P | S | Cr | Cb | Ni | Fe |
SS 347 | 0.08 max | 2.0 max | 1.0 max | 0.045 max | 0.030 max | 17.00 - 20.00 | 10xC – 1.10 | 9.00 - 13.00 | 62.74 min |
Density | Melting Point | Tensile Strength | Yield Strength (0.2%Offset) | Elongation |
8.0 g/cm3 | 1454 °C (2650 °F) | Psi – 75000 , MPa – 515 | Psi – 30000 , MPa – 205 | 35 % |
Grade | Density (g/cm3) | Elastic Modulus (GPa) | Mean Coefficient of Thermal Expansion (μm/m/°C) | Thermal Conductivity (W/m.K) | Specific Heat 0-100°C (J/kg.K) | Electrical Resistivity (nΩ.m) | |||
---|---|---|---|---|---|---|---|---|---|
0-100°C | 0-315°C | 0-538°C | at 100°C | at 500°C | |||||
347 | 7.93 | 190-210 | 16-18 | 17.2 | 18.6 | 16.1 | 22.2 | 500 | 70-73 |
Looking for 347 stainless steel fasteners? Ranflex Metals is a top-class manufacturer of 347 stainless steel screws. We are the most experienced among all the steel fasteners market and progresses with a highly professional team who is wholly engaged in making 347 screws, 347 bolts, and Fastener at the lowest cost.
For Bolts & Screws: A2-70, A2-80, A4-70, A4-80, F593C, F593D, F593G, F593H
For Nuts: A2-70, A2-80, A4-70, A4-80, F594C, F594D, F594G, F594H, A2-035, A4-040
For SHCS: F837B, F837C, F837E, F837
For Threaded Rods: A2-70, A2-80, A4-70, A4-80, F593C, F593D, F593G, F593H, B8, B8M CL1 & CL2
Nominal Size Of D | Diameter Of Body | ASTM A193 Head Thickness | ASTM A193 Flats Acro | ASTM A193 Corners Acro | ||||
---|---|---|---|---|---|---|---|---|
D (MAXIMUM) | D (MINIMUM) | H (MAXIMUM) | H (MINIMUM) | F (MAXIMUM) | F (MINIMUM) | C (MAXIMUM) | C (MINIMUM) | |
m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
Nominal Size Of Thread Diameter | F | G | H | ||||||
---|---|---|---|---|---|---|---|---|---|
Across Flats Width |
Across Corners Width |
Thickness Row | |||||||
Basic | Maximum | Minimum | Maximum | Minimum | Basic | Maximum | Minimum | ||
1/4 | .2500 | 7/16 | .438 | .428 | .505 | .488 | 7/32 | .226 | .212 |
5/16 | .3125 | 1/2 | .500 | .489 | .577 | .557 | 17/64 | .273 | .258 |
3/8 | .3750 | 9/16 | .562 | .551 | .650 | .628 | 21/64 | .337 | .479 |
7/16 | .4375 | 11/16 | .688 | .675 | .794 | .768 | 3/8 | .385 | .365 |
1/2 | .5000 | 3/4 | .750 | .736 | .866 | .840 | 7/16 | .448 | .427 |
9/16 | .5625 | 7/8 | .875 | .861 | 1.010 | .982 | 31/64 | .496 | .473 |
5/8 | .6250 | 15/16 | .938 | .922 | 1.083 | 1.051 | 35/64 | .559 | .535 |
3/4 | .7500 | 1-1/8 | 1.125 | 1.088 | 1.299 | 1.240 | 41/64 | .665 | .617 |
7/8 | .8750 | 1-5/16 | 1.312 | 1.269 | 1.516 | 1.447 | 3/4 | .776 | .724 |
1 | 1.0000 | 1-1/2 | 1.500 | 1.450 | 1.732 | 1.653 | 55/64 | .887 | .831 |
1-1/8 | 1.1250 | 1-11/16 | 1.688 | 1.631 | 1.949 | 1.859 | 31/32 | .999 | .939 |
1-3/8 | 1.3750 | 2-1/16 | 2.062 | 1.994 | 2.382 | 2.273 | 1-11/64 | 1.206 | 1.138 |
1-1/2 | 1.500 | 2-1/4 | 2.250 | 2.175 | 2.598 | 2.480 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
1-5/8 | 1.6250 | 2-7/16 | 2.438 | 2.356 | 2.815 | 2.686 | 1-25/64 | 1.429 | 1.353 |
1-3/4 | 1.7500 | 2-5/8 | 2.625 | 2.538 | 3.031 | 2.893 | 1-1/2 | 1.540 | 1.460 |
2 | 2.0000 | 3 | 3.000 | 2.900 | 3.464 | 3.306 | 1-23/32 | 1.763 | 1.675 |
2-1/4 | 2.2500 | 3-3/8 | 3.375 | 3.263 | 3.897 | 3.719 | 1-15/16 | 1.986 | 1.890 |
2-1/2 | 2.5000 | 3-3/4 | 3.750 | 3.625 | 4.330 | 4.133 | 2-5/32 | 2.209 | 2.105 |
2-3/4 | 2.7500 | 4-1/8 | 4.125 | 3.988 | 4.763 | 4.546 | 2-3/8 | 2.431 | 2.319 |
Diameter | ||
---|---|---|
Plain | ||
UNC | 8UN | |
1/2 | 19568 | - |
5/8 | 19569 | - |
3/4 | 19570 | |
7/8 | 19571 | - |
1 | 19572 | - |
11/8 | 19573 | 13979 |
11/4 | 19574 | 13980 |
13/8 | 19656 | 13981 |
11/2 | 19657 | 13982 |
13/4 | 19658 | 13983 |
2 | 19659 | 13984 |
Available lengths 12 Inch ASME B18.31.3, Also available lengths Dimensions 6 Inch |
Size Of Bolt | A (maximum) | B | C (minimum) | D | E | F Length Of Thread for Bolt Length |
||
---|---|---|---|---|---|---|---|---|
maximum | minimum | 6 Inch and shorter |
over 6 Inch | |||||
1/4" | 0.260 | 3/8 | 0.498 | 11/64 | 0.03 | 0.01 | 0.750 | 1.000 |
5/16" | 0.324 | 1/2 | 0.665 | 13/64 | 0.03 | 0.01 | 0.875 | 1.125 |
3/8" | 0.388 | 9/16 | 0.747 | 1/4 | 0.03 | 0.01 | 1.000 | 1.250 |
7/16" | 0.452 | 5/8 | 0.828 | 19/64 | 0.03 | 0.01 | 1.125 | 1.375 |
1/2" | 0.515 | 3/4 | 0.995 | 21/64 | 0.03 | 0.01 | 1.250 | 1.500 |
5/8" | 0.642 | 15/16 | 1.244 | 27/64 | 0.06 | 0.02 | 1.500 | 1.750 |
3/4" | 0.768 | 1-1/8 | 1.494 | 1/2 | 0.06 | 0.02 | 1.750 | 2.000 |
7/8" | 0.895 | 1-5/16 | 1.742 | 19/32 | 0.06 | 0.02 | 2.000 | 2.250 |
1" | 1.022 | 1-1/2 | 1.991 | 21/32 | 0.09 | 0.03 | 2.250 | 2.500 |
1-1/8" | 1.149 | 1-11/16 | 2.239 | 3/4 | 0.09 | 0.03 | 2.500 | 2.750 |
1-1/4" | 1.277 | 1-7/8 | 2.489 | 27/32 | 0.09 | 0.03 | 2.750 | 3.000 |
1-3/8" | 1.404 | 2-1/16 | 2.738 | 29/32 | 0.09 | 0.03 | 3.000 | 3.250 |
1-1/2" | 1.531 | 2-1/4 | 2.986 | 1 | 0.09 | 0.03 | 3.250 | 3.500 |
Nominal Size Of D | Diameter Of Body | Thickness Of Head | Flats Across | Bolts Corners Across | ||||
---|---|---|---|---|---|---|---|---|
D (Maximum) | D (Minimum) | H (Maximum) | H (Minimum) | F (Maximum) | F (Minimum) | C (Maximum) | C (Minimum) | |
m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
Nominal Size For Thread Diameter | F | G | H | ||||||
---|---|---|---|---|---|---|---|---|---|
Width Of Across Flats | Width Of Across Corners | Thickness Table | |||||||
Basic | Maximum | Minimum | Maximum | Minimum | Basic | Maximum | Minimum | ||
1/4 | .2500 | 7/16 | .438 | .428 | .505 | .488 | 7/32 | 226 | .212 |
5/16 | .3125 | 1/2 | .500 | .489 | .577 | .557 | 17/64 | .273 | .258 |
3/8 | .3750 | 9/16 | .562 | .551 | .650 | .628 | 21/64 | .337 | .479 |
7/16 | .4375 | 11/16 | .688 | .675 | .794 | .768 | 3/8 | .385 | .365 |
1/2 | .5000 | 3/4 | .750 | .736 | .866 | .840 | 7/16 | .448 | .427 |
9/16 | .5625 | 7/8 | .875 | .861 | 1.010 | .982 | 31/64 | .496 | .473 |
5/8 | .6250 | 15/16 | .938 | .922 | 1.083 | 1.051 | 35/64 | .559 | .535 |
3/4 | .7500 | 1-1/8 | 1.125 | 1.088 | 1.299 | 1.240 | 41/64 | .665 | .617 |
7/8 | .8750 | 1-5/16 | 1.312 | 1.269 | 1.516 | 1.447 | 3/4 | .776 | .724 |
1 | 1.0000 | 1-1/2 | 1.500 | 1.450 | 1.732 | 1.653 | 55/64 | .887 | .831 |
1-1/8 | 1.1250 | 1-11/16 | 1.688 | 1.631 | 1.949 | 1.859 | 31/32 | .999 | .939 |
1-3/8 | 1.3750 | 2-1/16 | 2.062 | 1.994 | 2.382 | 2.273 | 1-11/64 | 1.206 | 1.138 |
1-1/2 | 1.500 | 2-1/4 | 2.250 | 2.175 | 2.598 | 2.480 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
1-5/8 | 1.6250 | 2-7/16 | 2.438 | 2. | 2.815 | 2.686 | 1-25/64 | 1.429 | 1.353 |
1-3/4 | 1.7500 | 2-5/8 | 2.625 | 2.538 | 3.031 | 2.893 | 1-1/2 | 1.540 | 1.460 |
2 | 2.0000 | 3 | 3.000 | 2.900 | 3.464 | 3.306 | 1-23/32 | 1.763 | 1.675 |
2-1/4 | 2.2500 | 3-3/8 | 3.375 | 3.263 | 3.897 | 3.719 | 1-15/16 | 1.986 | 1.890 |
2-1/2 | 2.5000 | 3-3/4 | 3.750 | 3.625 | 4.330 | 4.133 | 2-5/32 | 2.209 | 2.105 |
2-3/4 | 2.7500 | 4-1/8 | 4.125 | 3.988 | 4.763 | 4.546 | 2-3/8 | 2.431 | 2.319 |
Nominal Size Of D | Diameter Of Body | Thickness Of Head | Flats Across | Bolts Corners Across | ||||
---|---|---|---|---|---|---|---|---|
D (Maximum) | D (Minimum) | H (Maximum) | H (Minimum) | F (Maximum) | F (Minimum) | C (Maximum) | C (Minimum) | |
m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
D | P |
D
|
P |
---|---|---|---|
M2 | 0.4 | M20 | 1.5/2.5 |
M2.5 | 0.45 | M22 | 1.5/2.5 |
M3 | 0.5 | M24 | 2/3 |
M3.5 | 0.6 | M27 | 2/3 |
M4 | 0.7 | M30 | 2/3.5 |
M5 | 0.8 | M33 | 2/3.5 |
M6 | 1 | M36 | 3/4 |
M8 | 1/1.25 | M39 | 3/4 |
M10 | 1/1.25/1.5 | M42 | 3/4.5 |
M12 | 1.25/1.5/1.75 | M45 | 3/4.5 |
M14 | 1.5/2 | M48 | 3/5 |
M16 | 1.5/2 | M52 | 3/5 |
M18 | 1.5/2.5 |
Size Table | USS | SAE | ||||
---|---|---|---|---|---|---|
Inside Diameter (I.D.) Of (A) |
Outside Diameter (O.D.) Of (B) |
Thickness Of (C) |
I.D. Of (A) |
O.D. Of (B) |
Thickness Of (C) |
|
#2 | - | - | - | 3/32" | 1/4" | 0.020" |
#4 | - | - | - | 1/8" | 5/16" | 0.032" |
#6 | - | - | - | 5/32" | 3/8" | 0.049" |
#8 | - | - | - | 3/16" | 7/16" | 0.049" |
Size Of Nut (millimeter) |
Diameter Of (millimeter) |
Height Table (millimeter) |
||
---|---|---|---|---|
Hex Nut | Jam Nut | Nylock Nut | ||
2 | 4 | 1.6 | 1.2 | - |
2.5 | 5 | 2 | 1.6 | - |
3 | 5.5 | 2.4 | 1.8 | 4 |
4 | 7 | 3.2 | 2.2 | 5 |
5 | 8 | 4 | 2.7 | 5 |
6 | 10 | 5 | 3.2 | 6 |
7 | 11 | 5.5 | 3.5 | - |
8 | 13 | 6.5 | 4 | 8 |
10 | 17 | 8 | 5 | 10 |
12 | 19 | 10 | 6 | 12 |
14 | 22 | 11 | 7 | 14 |
16 | 24 | 13 | 8 | 16 |
18 | 27 | 15 | 9 | 18.5 |
20 | 30 | 16 | 10 | 20 |
Screw Size | Body Dia | Minimum Thread Length | Hex Key Size | Head Dia | Head Height | Maximum Thread Length |
---|---|---|---|---|---|---|
No. 0 | 0.06 | 3/8 | 0.05 | 0.096 | 0.06 | 5/8 |
No. 1 | 0.073 | 3/8 | 1/16 | 0.118 | 0.073 | 7/8 |
No. 2 | 0.086 | 1/2 | 5/64 | 0.14 | 0.086 | 7/8 |
No. 3 | 0.099 | 1/2 | 5/64 | 0.161 | 0.099 | 7/8 |
No. 4 | 0.112 | 11/16 | 3/32 | 0.183 | 0.112 | 11/8 |
No. 5 | 0.125 | 11/16 | 3/32 | 0.205 | 0.125 | 1 |
No. 6 | 0.138 | 11/16 | 7/64 | 0.226 | 0.138 | 11/8 |
No. 8 | 0.164 | 3/4 | 9/64 | 0.27 | 0.164 | 11/4 |
No. 10 | 0.19 | 15/16 | 5/32 | 0.312 | 0.19 | 13/8 |
No. 12 | 0.216 | 15/16 | 5/32 | 0.345 | 0.216 | 11/4 |
1/4 | 0.250 | 15/16 | 3/16 | 3/8 | 1/4 | 11/2 |
5/16 | 0.3125 | 1-1/16 | 1/4 | 15/32 | 5/16 | 1-3/4 |
3/8 | 0.375 | 1-3/16 | 5/16 | 9/16 | 3/8 | 2 |
7/16 | 0.438 | 13/16 | 3/8 | 21/32 | 7/16 | 2-1/4 |
1/2 | 0.500 | 1-3/8 | 3/8 | 3/4 | 1/2 | 2-1/2 |
9/16 | 0.5625 | 1-5/8 | 7/16 | 27/32 | 9/16 | 2-7/16 |
5/8 | 0.625 | 1-5/8 | 1/2 | 15/16 | 5/8 | 3 |
3/4 | 0.750 | 1-7/8 | 5/8 | 11/8 | 3/4 | 3-1/2 |
7/8 | 0.875 | 2-1/16 | 3/4 | 15/16 | 7/8 | 3-3/4 |
1 | 1.000 | 2-1/4 | 3/4 | 11/2 | 1 | 4-1/2 |
1-1/8 | 1.125 | 2-13/16 | 7/8 | 111/16 | 1-1/8 | 4-21/32 |
1-1/4 | 1.250 | 3-1/8 | 7/8 | 17/8 | 1-1/4 | 5-3/32 |
1-1/2 | 1.500 | 3-3/4 | 1 | 21/4 | 1-1/2 | 6-5/64 |
1-3/4 | 1.750 | 4-3/8 | 11/4 | 25/8 | 1-3/4 | 7-1/8 |
2 | 2.000 | 5 | 11/2 | 3 | 2 | 8-7/64 |
Size Table Of Threaded Rod
|
per Inch Threads
|
||
---|---|---|---|
Frac. [Number]
|
Decimal
|
UNC
|
UNF
|
1/8 [#6]
|
0.1380
|
32
|
40
|
5/32 [#8]
|
0.1640
|
32
|
36
|
3/16 [#10]
|
0.1900
|
24
|
32
|
1/4
|
0.2500
|
20
|
28
|
5/16
|
0.3125
|
18
|
24
|
3/8
|
0.3750
|
16
|
24
|
7/16
|
0.4375
|
14
|
20
|
1/2
|
0.5000
|
13
|
20
|
9/16
|
0.5625
|
12
|
18
|
5/8
|
0.6250
|
11
|
18
|
3/4
|
0.7500
|
10
|
16
|
7/8
|
0.8750
|
9
|
14
|
1
|
1.0000
|
8
|
12, 14
|
1 1/8
|
1.1250
|
7
|
12
|
1 1/4
|
1.2500
|
7
|
12
|
1 3/8
|
1.3750
|
6
|
12
|
1 1/2
|
1.5000
|
6
|
12
|
1 3/4
|
1.7500
|
5
|
–
|
Washer Size | Inner Dia, Basic [in] |
Basic Diameter [in] | Outer Dia, Basic [in] |
Series | Washer Thickness, Basic [in] |
---|---|---|---|---|---|
#0 | 0.078 | 0.0600 | 0.188 | - | 0.020 |
#2 | 0.094 | 0.0860 | 0.250 | - | 0.020 |
#4 | 0.125 | 0.1120 | 0.312 | - | 0.032 |
#6 | 0.156 | 0.1380 | 0.375 | - | 0.049 |
#8 | 0.188 | 0.1640 | 0.438 | - | 0.049 |
#10 | 0.219 | 0.1900 | 0.500 | - | 0.049 |
1/4" | 0.281 | 0.2500 | 0.625 | Narrow | 0.065 |
1/4" | 0.312 | 0.2500 | 0.734 | Wide | 0.065 |
5/16" | 0.344 | 0.3125 | 0.688 | Narrow | 0.065 |
5/16" | 0.375 | 0.3125 | 0.875 | Wide | 0.083 |
3/8" | 0.406 | 0.3750 | 0.812 | Narrow | 0.065 |
3/8" | 0.438 | 0.3750 | 1.000 | Wide | 0.083 |
7/16" | 0.469 | 0.4375 | 0.922 | Narrow | 0.065 |
7/16" | 0.500 | 0.4375 | 1.250 | Wide | 0.083 |
1/2" | 0.531 | 0.5000 | 1.062 | Narrow | 0.095 |
1/2" | 0.562 | 0.5000 | 1.375 | Wide | 0.109 |
9/16" | 0.594 | 0.5625 | 1.156 | Narrow | 0.095 |
9/16" | 0.625 | 0.5625 | 1.469 | Wide | 0.109 |
5/8" | 0.656 | 0.6250 | 1.312 | Narrow | 0.095 |
5/8" | 0.688 | 0.6250 | 1.750 | Wide | 0.134 |
3/4" | 0.812 | 0.7500 | 1.469 | Narrow | 0.134 |
3/4" | 0.812 | 0.7500 | 2.000 | Wide | 0.148 |
7/8" | 0.938 | 0.8750 | 1.750 | Narrow | 0.134 |
7/8" | 0.938 | 0.8750 | 2.250 | Wide | 0.165 |
1" | 1.062 | 1.0000 | 2.000 | Narrow | 0.134 |
1" | 1.062 | 1.0000 | 2.500 | Wide | 0.165 |
1-1/8" | 1.250 | 1.1250 | 2.250 | Narrow | 0.134 |
1-1/8" | 1.250 | 1.1250 | 2.750 | Wide | 0.165 |
1-1/4" | 1.375 | 1.2500 | 2.500 | Narrow | 0.165 |
1-1/4" | 1.375 | 1.2500 | 3.000 | Wide | 0.165 |
1-3/8" | 1.500 | 1.3750 | 2.750 | Narrow | 0.165 |
1-3/8" | 1.500 | 1.3750 | 3.250 | Wide | 0.180 |
1-1/2" | 1.625 | 1.5000 | 3.000 | Narrow | 0.165 |
1-1/2" | 1.625 | 1.5000 | 3.500 | Wide | 0.180 |
1-5/8" | 1.750 | 1.6250 | 3.750 | - | 0.180 |
1-3/4" | 1.875 | 1.7500 | 4.000 | - | 0.180 |
1-7/8" | 2.000 | 1.8750 | 4.250 | - | 0.180 |
2" | 2.125 | 2.0000 | 4.500 | - | 0.180 |
Price of SS 347 Fasteners manufacturer in India | Price in USD (per kg) | Price in Euro (per kg) | Price in UAE Dirham (per kg) |
---|---|---|---|
Stainless Steel Fasteners Grade – 347 | $3.12 | €2.68 | 52 UAE Dirham |
Stainless Steel Hex Bolts 347 | $3.90 | €3.36 | 8.18 UAE Dirham |
Stainless Steel Square Nuts Grade – 347 | $4.54 | €3.90 | 26.64 UAE Dirham |
ASTM A193 Hot Forged Fastener retailer in Oman, UNS S34700 Hot Forged Fastener distributor in Saudi Arabia, ASTM A193 high tensile Fastener distributor in Oman, ASME SA193 high tensile Fastener stockiest in Mumbai, SS 347 high tensile Fastener trader in Pune, ASTM A193 high tensile Fastener dealer in Chennai, ASTM A193 industrial Fastener dealer in Chennai, ASME SA193 industrial Fastener exporter in Qatar, ASME SA193 Hot Forged Fastener manufacturer in Coimbatore, ASME SA193 high tensile Fastener retailer in Ahmedabad, UNS S34700 Hot Forged Fastener stockiest in Qatar, ASTM A193 industrial Fastener manufacturer in Indonesia, ASME SA193 high tensile Fastener stockyards in Singapore, SS 347 industrial Fastener wholesaler in Qatar, SS 347 industrial Fastener wholesaler in Sharjah, SS 347 high tensile Fastener wholesaler in India, ASME SA193 industrial Fastener manufacturer in Oman.
ASTM A 193 Hot Forged Fasteners stockiest in Maharashtra, Stainless Steel 347 high tensile Fasteners exporter in Kerala, ASTM A 193 industrial Fasteners stockiest in Cochin, Stainless Steel 347 industrial Fasteners supplier in Bengaluru, ASME SA 193 high tensile Fasteners stockiest in Raipur, UNS S34700 Hot Forged Fasteners exporter in Jamnagar, ASTM A 193 industrial Fasteners trader in Rajkot, SS 347 Hot Forged Fasteners stockiest in Hyderabad, Stainless Steel 347 high tensile Fasteners manufacturer in Visakhapatnam, ASME SA 193 high tensile Fasteners distributor in Ahmedabad, Werkstoff Nr. 1.4550 high tensile Fasteners distributor in Salem, ASME SA 193 Hot Forged Fasteners manufacturer in Jaipur.
SS 347 industrial Fasteners exporter in Jordan, UNS S34700 high tensile Fasteners dealer in Poland, SS 347 Hot Forged Fasteners stockiest in Abu Dhabi, ASTM A 193 high tensile Fasteners supplier in UK, ASME SA 193 Hot Forged Fasteners exporter in Mexico, SS 347 high tensile Fasteners dealer in Oman, SS 347 industrial Fasteners exporter in UAE, UNS S34700 industrial Fasteners exporter in Germany, Werkstoff Nr. 1.4550 high tensile Fasteners distributor in Singapore, Stainless Steel 347 Hot Forged Fasteners distributor in Dammam, Werkstoff Nr. 1.4550 high tensile Fasteners exporter in Kuwait, ASTM A 193 industrial Fasteners distributor in Kazakhstan, SS 347 industrial Fasteners distributor in Qatar, ASME SA 193 high tensile Fasteners supplier in UK, Stainless Steel 347 industrial Fasteners manufacturer in Saudi Arabia.
