Ranflex Metals are the leading manufacturer of high integrity Carbon Steel Fasteners (e.g. bolts, set screws, stud-bolts, nuts and washers), meeting clients’ exacting demands for critical applications in hostile environments. Whether for offshore (buoyancy and petrochemical), seawater, pump, valve or nuclear, the demands for an exceptional service and supply is never ending. We believe manufacturing bolting in exotic materials is an art form and it is something we have perfected at Ranflex Metals.

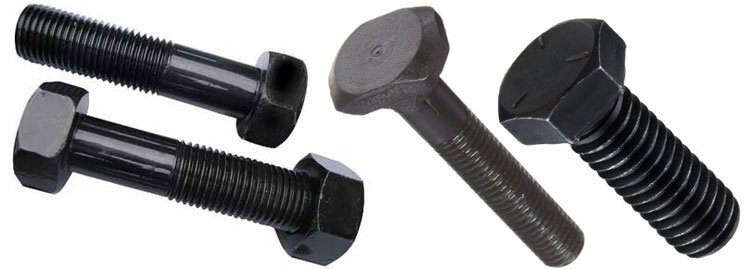

Our Carbon Steel Fasteners product range includes Carbon Steel Bolts, Hexagon head bolt, Hexagon head screw, Round head square neck bolt, Hexagon socket head cap screw in full thread and half thread, Hexagon wood screw, Hexagon socket button head screw, Hexagon socket button flange screw, Hexagon socket counter sunk head cap screw in full thread and half thread, square nuts, square weld nuts, hexagon weld nuts, thick nyloc nuts, hexagon flange nuts, threaded rods, dowel screws, Plain / Flat Washer, Spring Washers, Countersunk Washer,Tooth Lock Washer and many more. We provide products as per , ANSI, JIS standards.
Ranflex Metals is one of the leading Manufacturers, Suppliers & Exporters of high quality Alloy Steel Fasteners in Mumbai, India. We also offer a complete range of Carbon Steel Fasteners such as Bolts, Nuts, Washer, Screw, threaded rod and stainless screws etc. These alloy steel Fasteners are used in various application industry. These are available in different size, specification & thickness as per the clients requirements. We are manufactured in accordance with national and international product standards.If we do not have your Carbon Steel Fasteners in stock (Inch or Metric) we can have these manufactured to your specification.
ASTM A307
The ASTM A307 specification covers carbon steel bolts and studs ranging from 1/4″ through 4″ diameter. This is your everyday, run of the mill bolt specification often manufactured using A36 round bar. There are three grades A, B, and C* which denote tensile strength, configuration, and application. Refer to the Mechanical Properties Chart for the subtle strength differences within each grade. Ranflex Metals Manufactures,Stocks & Supplies Bolts,Studs,Threaded Bars/Rods as Specified under Specification ASTM A307 A, B & C.
ASTM A563
The ASTM A563 specification covers the chemical and mechanical requirements for carbon and alloy steel nuts used on bolts, studs, and externally threaded fasteners. The charts below address over tapping allowances for hot-dip galvanized nuts, grade marking requirements, and mechanical requirements. For information on suitable nuts for various grades of bolts
According the A563 specification, “The requirements for any grade of nut may, at the supplier’s option, and with notice to the purchaser, be fulfilled by furnishing nuts of one of the stronger grades specified herein unless such a substitution is barred in the inquiry and purchase order”. This is important because some nut grades are not readily available in certain sizes and finishes. Additionally, the specification allows for the substitution of ASTM A194 grade 2H nuts in lieu of A563 grade DH nuts due to the lack of availability of grade DH nuts in nominal sizes 3/4″ and larger
Specifications | ASTM A 193 / ASME SA 193 |
Standard | , ISO ,JIS ,GB, IS, BS, ASTM |
Size | M0.2 to M33 | 3/6" to 2" | Custom Sizes |
Length | 3 mm to 200 mm | Custom Sizes |
Dimensions | 931, 933, 934, 7991, 976, 125, ASME B18.2.1, B18.3 |
Form | Hex, Threading, Square, Round as per Gauge Etc. |
Threads | Unless otherwise specified, the threads shall be rolled or cut and tapped horizontally or vertically |
Threads available | UNF, BSW, BSF, METRIC, UNC, or as required |
Threads Configuration | ASME B1.1 2A/3A – 2B/3B Inch Unified Threads and B1.13M 6h-6G Metric Coarse Threads |
Certification | Dual Certified As per ASTM & ASME Codes |
Test Certificate | As per EN 10204 / 3.1 Manufacturer Test Certificate, PED 97/23/EC Certified, Merkblatt AD 2000 W2 Certified |
Raw materials Source | JSPL, Mukund Steel, Tata Steel, Dhamm Steel, Usha Martin,etc. |
Packing | IN BULK: canton, pallet, Small Boxs / carton / pallet, or customer request |
Surface Coating |
Cadmium Coating Hot Dipped Galvanizing Coating Ptfe Coated Carbon Steel Fasteners Phosphate Coating Teflon Coating Xylon Coating Zinc Coating |
Name | Werkstoff Number | ASTM | BS | Temperature Use | |
Durehete 900 T22 | 42CrMo5.6 | 1.7233 | – | BS1506 631-850 | Up to 480ºC |
Durehete 950 T31 | 40CrMoV4.6 | 1.7711 | ASTM A193 B16 | BS1506 671-850 | Up to 510ºC |
Durehete 1055 T41 |
20CrMoVTiB4.10 | 1.7729 | – | BS1506 681-820 | Up to 570ºC |
25CrMo4 | – | 1.7218 | – | – | Up to 400ºC |
21CrMoV5.7 | – | 1.7709 | – | – | Up to 540ºC |
42CrMo4 | – | 1.7225 | ASTM A193 B7 | BS1506 630-860 | Up to 450ºC |
BS 970: 1955 | Chemical Composition | |||||||
C% | Si% | Mn% | Ni% | Cr/strong>% | Mo% | S% | P% | |
EN3B | 0.25Max | 0.35Max | 1.0Max | – | – | – | 0.06Max | 0.06Max |
EN1A | 0.07/0.15 | 0.10Max. | 0.80/1.20 | – | – | – | 0.20/0.30 | 0.07Max |
EN8 | 0.35/0.45 | 0.05/0.35 | 0.60/1.00 | – | – | – | 0.06Max | 0.06Max |
EN9 | 0.50/0.60 | 0.05/0.35 | 0.50/0.80 | – | – | – | 0.06Max | 0.06Max |
EN16 | 0.30/0.40 | 0.10/0.35 | 1.30/1.80 | – | – | 0.20/0.35 | 0.05Max | 0.05Max |
EN19 | 0.35/0.45 | 0.10/0.35 | 0.50/0.80 | – | 0.90/1.50 | 0.20/0.40 | 0.05Max | 0.05Max |
EN24 | 0.35/0.45 | 0.10/0.35 | 0.45/0.70 | 1.30/1.80 | 0.90/1.40 | 0.20/0.35 | 0.05Max | 0.05Max |
BS 970 1991 | BS 970 1955 EN | AISI/SAE | Werkstoff |
070M20 | EN3B | 1020 | 1.0402 |
220M07 | EN1A | 1113 | 1.0711 |
230M07 | EN1A | 1213 | 1.0715 |
080M40 | EN8 | 1040 | 1.1186 |
080A42 | EN8D | 1042 | – |
070M55 | EN9 | 1055 | 1.0535 |
605M36 | EN16 | – | – |
708M40 | EN19 | 4140 | 1.7225 |
817M40 | EN24 | 4340 | 1.6582 |
Material | Size Range | Tensile Strength MPa min. | Proof Strength MPa min. | Core Rockwell Hardness | Yield Strength MPa min. | ||
Min. | Max. | ||||||
4.6 | Low or Medium Carbon Steel | M5 – M39 3/16” – 1-1/2” |
400 | 225 | B67 | B99.5 | 240 |
8.8 | Medium Carbon Steel Q+T | M5 – M16 3/16” – 5/8” M18 – M39 11/16” – 1-1/2” |
800 830 |
580 600 |
C22 C23 |
C32 C34 |
640 660 |
10.9 | Alloy Steel Q+T | M5 – M39 3/16” – 1-1/2” |
1040 | 830 | C32 | C39 | 940 |
12.9 | Alloy Steel Q+T | M1.6 – M39 #0 – 1-1/2” |
1220 | 970 | C39 | C44 | 1100 |
Ranflex Metals is majorly known as a Stainless Steel Fasteners manufacturer in the global market. Wherein Carbon Steel Fasteners are extensively supplied from us in SS Special fasteners segment. The Carbon Steel Fasteners density kg m3 is around 8000 Kg/m3 which gives a great aspect to various listed down steel fasteners :
For Bolts & Screws: A2-70, A2-80, A4-70, A4-80, F593C, F593D, F593G, F593H
For Nuts: A2-70, A2-80, A4-70, A4-80, F594C, F594D, F594G, F594H, A2-035, A4-040
For SHCS: F837B, F837C, F837E, F837
For Threaded Rods: A2-70, A2-80, A4-70, A4-80, F593C, F593D, F593G, F593H, B8, B8M CL1 & CL2
Nominal Size Of D | Diameter Of Body | ASTM A193 Head Thickness | ASTM A193 Flats Acro | ASTM A193 Corners Acro | ||||
---|---|---|---|---|---|---|---|---|
D (MAXIMUM) | D (MINIMUM) | H (MAXIMUM) | H (MINIMUM) | F (MAXIMUM) | F (MINIMUM) | C (MAXIMUM) | C (MINIMUM) | |
m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
Nominal Size Of Thread Diameter | F | G | H | ||||||
---|---|---|---|---|---|---|---|---|---|
Across Flats Width |
Across Corners Width |
Thickness Row | |||||||
Basic | Maximum | Minimum | Maximum | Minimum | Basic | Maximum | Minimum | ||
1/4 | .2500 | 7/16 | .438 | .428 | .505 | .488 | 7/32 | .226 | .212 |
5/16 | .3125 | 1/2 | .500 | .489 | .577 | .557 | 17/64 | .273 | .258 |
3/8 | .3750 | 9/16 | .562 | .551 | .650 | .628 | 21/64 | .337 | .479 |
7/16 | .4375 | 11/16 | .688 | .675 | .794 | .768 | 3/8 | .385 | .365 |
1/2 | .5000 | 3/4 | .750 | .736 | .866 | .840 | 7/16 | .448 | .427 |
9/16 | .5625 | 7/8 | .875 | .861 | 1.010 | .982 | 31/64 | .496 | .473 |
5/8 | .6250 | 15/16 | .938 | .922 | 1.083 | 1.051 | 35/64 | .559 | .535 |
3/4 | .7500 | 1-1/8 | 1.125 | 1.088 | 1.299 | 1.240 | 41/64 | .665 | .617 |
7/8 | .8750 | 1-5/16 | 1.312 | 1.269 | 1.516 | 1.447 | 3/4 | .776 | .724 |
1 | 1.0000 | 1-1/2 | 1.500 | 1.450 | 1.732 | 1.653 | 55/64 | .887 | .831 |
1-1/8 | 1.1250 | 1-11/16 | 1.688 | 1.631 | 1.949 | 1.859 | 31/32 | .999 | .939 |
1-3/8 | 1.3750 | 2-1/16 | 2.062 | 1.994 | 2.382 | 2.273 | 1-11/64 | 1.206 | 1.138 |
1-1/2 | 1.500 | 2-1/4 | 2.250 | 2.175 | 2.598 | 2.480 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
1-5/8 | 1.6250 | 2-7/16 | 2.438 | 2.356 | 2.815 | 2.686 | 1-25/64 | 1.429 | 1.353 |
1-3/4 | 1.7500 | 2-5/8 | 2.625 | 2.538 | 3.031 | 2.893 | 1-1/2 | 1.540 | 1.460 |
2 | 2.0000 | 3 | 3.000 | 2.900 | 3.464 | 3.306 | 1-23/32 | 1.763 | 1.675 |
2-1/4 | 2.2500 | 3-3/8 | 3.375 | 3.263 | 3.897 | 3.719 | 1-15/16 | 1.986 | 1.890 |
2-1/2 | 2.5000 | 3-3/4 | 3.750 | 3.625 | 4.330 | 4.133 | 2-5/32 | 2.209 | 2.105 |
2-3/4 | 2.7500 | 4-1/8 | 4.125 | 3.988 | 4.763 | 4.546 | 2-3/8 | 2.431 | 2.319 |
Diameter | ||
---|---|---|
Plain | ||
UNC | 8UN | |
1/2 | 19568 | - |
5/8 | 19569 | - |
3/4 | 19570 | |
7/8 | 19571 | - |
1 | 19572 | - |
11/8 | 19573 | 13979 |
11/4 | 19574 | 13980 |
13/8 | 19656 | 13981 |
11/2 | 19657 | 13982 |
13/4 | 19658 | 13983 |
2 | 19659 | 13984 |
Available lengths 12 Inch ASME B18.31.3, Also available lengths Dimensions 6 Inch |
Size Of Bolt | A (maximum) | B | C (minimum) | D | E | F Length Of Thread for Bolt Length |
||
---|---|---|---|---|---|---|---|---|
maximum | minimum | 6 Inch and shorter |
over 6 Inch | |||||
1/4" | 0.260 | 3/8 | 0.498 | 11/64 | 0.03 | 0.01 | 0.750 | 1.000 |
5/16" | 0.324 | 1/2 | 0.665 | 13/64 | 0.03 | 0.01 | 0.875 | 1.125 |
3/8" | 0.388 | 9/16 | 0.747 | 1/4 | 0.03 | 0.01 | 1.000 | 1.250 |
7/16" | 0.452 | 5/8 | 0.828 | 19/64 | 0.03 | 0.01 | 1.125 | 1.375 |
1/2" | 0.515 | 3/4 | 0.995 | 21/64 | 0.03 | 0.01 | 1.250 | 1.500 |
5/8" | 0.642 | 15/16 | 1.244 | 27/64 | 0.06 | 0.02 | 1.500 | 1.750 |
3/4" | 0.768 | 1-1/8 | 1.494 | 1/2 | 0.06 | 0.02 | 1.750 | 2.000 |
7/8" | 0.895 | 1-5/16 | 1.742 | 19/32 | 0.06 | 0.02 | 2.000 | 2.250 |
1" | 1.022 | 1-1/2 | 1.991 | 21/32 | 0.09 | 0.03 | 2.250 | 2.500 |
1-1/8" | 1.149 | 1-11/16 | 2.239 | 3/4 | 0.09 | 0.03 | 2.500 | 2.750 |
1-1/4" | 1.277 | 1-7/8 | 2.489 | 27/32 | 0.09 | 0.03 | 2.750 | 3.000 |
1-3/8" | 1.404 | 2-1/16 | 2.738 | 29/32 | 0.09 | 0.03 | 3.000 | 3.250 |
1-1/2" | 1.531 | 2-1/4 | 2.986 | 1 | 0.09 | 0.03 | 3.250 | 3.500 |
Nominal Size Of D | Diameter Of Body | Thickness Of Head | Flats Across | Bolts Corners Across | ||||
---|---|---|---|---|---|---|---|---|
D (Maximum) | D (Minimum) | H (Maximum) | H (Minimum) | F (Maximum) | F (Minimum) | C (Maximum) | C (Minimum) | |
m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
Nominal Size For Thread Diameter | F | G | H | ||||||
---|---|---|---|---|---|---|---|---|---|
Width Of Across Flats | Width Of Across Corners | Thickness Table | |||||||
Basic | Maximum | Minimum | Maximum | Minimum | Basic | Maximum | Minimum | ||
1/4 | .2500 | 7/16 | .438 | .428 | .505 | .488 | 7/32 | 226 | .212 |
5/16 | .3125 | 1/2 | .500 | .489 | .577 | .557 | 17/64 | .273 | .258 |
3/8 | .3750 | 9/16 | .562 | .551 | .650 | .628 | 21/64 | .337 | .479 |
7/16 | .4375 | 11/16 | .688 | .675 | .794 | .768 | 3/8 | .385 | .365 |
1/2 | .5000 | 3/4 | .750 | .736 | .866 | .840 | 7/16 | .448 | .427 |
9/16 | .5625 | 7/8 | .875 | .861 | 1.010 | .982 | 31/64 | .496 | .473 |
5/8 | .6250 | 15/16 | .938 | .922 | 1.083 | 1.051 | 35/64 | .559 | .535 |
3/4 | .7500 | 1-1/8 | 1.125 | 1.088 | 1.299 | 1.240 | 41/64 | .665 | .617 |
7/8 | .8750 | 1-5/16 | 1.312 | 1.269 | 1.516 | 1.447 | 3/4 | .776 | .724 |
1 | 1.0000 | 1-1/2 | 1.500 | 1.450 | 1.732 | 1.653 | 55/64 | .887 | .831 |
1-1/8 | 1.1250 | 1-11/16 | 1.688 | 1.631 | 1.949 | 1.859 | 31/32 | .999 | .939 |
1-3/8 | 1.3750 | 2-1/16 | 2.062 | 1.994 | 2.382 | 2.273 | 1-11/64 | 1.206 | 1.138 |
1-1/2 | 1.500 | 2-1/4 | 2.250 | 2.175 | 2.598 | 2.480 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
1-5/8 | 1.6250 | 2-7/16 | 2.438 | 2. | 2.815 | 2.686 | 1-25/64 | 1.429 | 1.353 |
1-3/4 | 1.7500 | 2-5/8 | 2.625 | 2.538 | 3.031 | 2.893 | 1-1/2 | 1.540 | 1.460 |
2 | 2.0000 | 3 | 3.000 | 2.900 | 3.464 | 3.306 | 1-23/32 | 1.763 | 1.675 |
2-1/4 | 2.2500 | 3-3/8 | 3.375 | 3.263 | 3.897 | 3.719 | 1-15/16 | 1.986 | 1.890 |
2-1/2 | 2.5000 | 3-3/4 | 3.750 | 3.625 | 4.330 | 4.133 | 2-5/32 | 2.209 | 2.105 |
2-3/4 | 2.7500 | 4-1/8 | 4.125 | 3.988 | 4.763 | 4.546 | 2-3/8 | 2.431 | 2.319 |
Nominal Size Of D | Diameter Of Body | Thickness Of Head | Flats Across | Bolts Corners Across | ||||
---|---|---|---|---|---|---|---|---|
D (Maximum) | D (Minimum) | H (Maximum) | H (Minimum) | F (Maximum) | F (Minimum) | C (Maximum) | C (Minimum) | |
m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
D | P |
D
|
P |
---|---|---|---|
M2 | 0.4 | M20 | 1.5/2.5 |
M2.5 | 0.45 | M22 | 1.5/2.5 |
M3 | 0.5 | M24 | 2/3 |
M3.5 | 0.6 | M27 | 2/3 |
M4 | 0.7 | M30 | 2/3.5 |
M5 | 0.8 | M33 | 2/3.5 |
M6 | 1 | M36 | 3/4 |
M8 | 1/1.25 | M39 | 3/4 |
M10 | 1/1.25/1.5 | M42 | 3/4.5 |
M12 | 1.25/1.5/1.75 | M45 | 3/4.5 |
M14 | 1.5/2 | M48 | 3/5 |
M16 | 1.5/2 | M52 | 3/5 |
M18 | 1.5/2.5 |
Size Table | USS | SAE | ||||
---|---|---|---|---|---|---|
Inside Diameter (I.D.) Of (A) |
Outside Diameter (O.D.) Of (B) |
Thickness Of (C) |
I.D. Of (A) |
O.D. Of (B) |
Thickness Of (C) |
|
#2 | - | - | - | 3/32" | 1/4" | 0.020" |
#4 | - | - | - | 1/8" | 5/16" | 0.032" |
#6 | - | - | - | 5/32" | 3/8" | 0.049" |
#8 | - | - | - | 3/16" | 7/16" | 0.049" |
Size Of Nut (millimeter) |
Diameter Of (millimeter) |
Height Table (millimeter) |
||
---|---|---|---|---|
Hex Nut | Jam Nut | Nylock Nut | ||
2 | 4 | 1.6 | 1.2 | - |
2.5 | 5 | 2 | 1.6 | - |
3 | 5.5 | 2.4 | 1.8 | 4 |
4 | 7 | 3.2 | 2.2 | 5 |
5 | 8 | 4 | 2.7 | 5 |
6 | 10 | 5 | 3.2 | 6 |
7 | 11 | 5.5 | 3.5 | - |
8 | 13 | 6.5 | 4 | 8 |
10 | 17 | 8 | 5 | 10 |
12 | 19 | 10 | 6 | 12 |
14 | 22 | 11 | 7 | 14 |
16 | 24 | 13 | 8 | 16 |
18 | 27 | 15 | 9 | 18.5 |
20 | 30 | 16 | 10 | 20 |
Screw Size | Body Dia | Minimum Thread Length | Hex Key Size | Head Dia | Head Height | Maximum Thread Length |
---|---|---|---|---|---|---|
No. 0 | 0.06 | 3/8 | 0.05 | 0.096 | 0.06 | 5/8 |
No. 1 | 0.073 | 3/8 | 1/16 | 0.118 | 0.073 | 7/8 |
No. 2 | 0.086 | 1/2 | 5/64 | 0.14 | 0.086 | 7/8 |
No. 3 | 0.099 | 1/2 | 5/64 | 0.161 | 0.099 | 7/8 |
No. 4 | 0.112 | 11/16 | 3/32 | 0.183 | 0.112 | 11/8 |
No. 5 | 0.125 | 11/16 | 3/32 | 0.205 | 0.125 | 1 |
No. 6 | 0.138 | 11/16 | 7/64 | 0.226 | 0.138 | 11/8 |
No. 8 | 0.164 | 3/4 | 9/64 | 0.27 | 0.164 | 11/4 |
No. 10 | 0.19 | 15/16 | 5/32 | 0.312 | 0.19 | 13/8 |
No. 12 | 0.216 | 15/16 | 5/32 | 0.345 | 0.216 | 11/4 |
1/4 | 0.250 | 15/16 | 3/16 | 3/8 | 1/4 | 11/2 |
5/16 | 0.3125 | 1-1/16 | 1/4 | 15/32 | 5/16 | 1-3/4 |
3/8 | 0.375 | 1-3/16 | 5/16 | 9/16 | 3/8 | 2 |
7/16 | 0.438 | 13/16 | 3/8 | 21/32 | 7/16 | 2-1/4 |
1/2 | 0.500 | 1-3/8 | 3/8 | 3/4 | 1/2 | 2-1/2 |
9/16 | 0.5625 | 1-5/8 | 7/16 | 27/32 | 9/16 | 2-7/16 |
5/8 | 0.625 | 1-5/8 | 1/2 | 15/16 | 5/8 | 3 |
3/4 | 0.750 | 1-7/8 | 5/8 | 11/8 | 3/4 | 3-1/2 |
7/8 | 0.875 | 2-1/16 | 3/4 | 15/16 | 7/8 | 3-3/4 |
1 | 1.000 | 2-1/4 | 3/4 | 11/2 | 1 | 4-1/2 |
1-1/8 | 1.125 | 2-13/16 | 7/8 | 111/16 | 1-1/8 | 4-21/32 |
1-1/4 | 1.250 | 3-1/8 | 7/8 | 17/8 | 1-1/4 | 5-3/32 |
1-1/2 | 1.500 | 3-3/4 | 1 | 21/4 | 1-1/2 | 6-5/64 |
1-3/4 | 1.750 | 4-3/8 | 11/4 | 25/8 | 1-3/4 | 7-1/8 |
2 | 2.000 | 5 | 11/2 | 3 | 2 | 8-7/64 |
Size Table Of Threaded Rod
|
per Inch Threads
|
||
---|---|---|---|
Frac. [Number]
|
Decimal
|
UNC
|
UNF
|
1/8 [#6]
|
0.1380
|
32
|
40
|
5/32 [#8]
|
0.1640
|
32
|
36
|
3/16 [#10]
|
0.1900
|
24
|
32
|
1/4
|
0.2500
|
20
|
28
|
5/16
|
0.3125
|
18
|
24
|
3/8
|
0.3750
|
16
|
24
|
7/16
|
0.4375
|
14
|
20
|
1/2
|
0.5000
|
13
|
20
|
9/16
|
0.5625
|
12
|
18
|
5/8
|
0.6250
|
11
|
18
|
3/4
|
0.7500
|
10
|
16
|
7/8
|
0.8750
|
9
|
14
|
1
|
1.0000
|
8
|
12, 14
|
1 1/8
|
1.1250
|
7
|
12
|
1 1/4
|
1.2500
|
7
|
12
|
1 3/8
|
1.3750
|
6
|
12
|
1 1/2
|
1.5000
|
6
|
12
|
1 3/4
|
1.7500
|
5
|
–
|
Washer Size | Inner Dia, Basic [in] |
Basic Diameter [in] | Outer Dia, Basic [in] |
Series | Washer Thickness, Basic [in] |
---|---|---|---|---|---|
#0 | 0.078 | 0.0600 | 0.188 | - | 0.020 |
#2 | 0.094 | 0.0860 | 0.250 | - | 0.020 |
#4 | 0.125 | 0.1120 | 0.312 | - | 0.032 |
#6 | 0.156 | 0.1380 | 0.375 | - | 0.049 |
#8 | 0.188 | 0.1640 | 0.438 | - | 0.049 |
#10 | 0.219 | 0.1900 | 0.500 | - | 0.049 |
1/4" | 0.281 | 0.2500 | 0.625 | Narrow | 0.065 |
1/4" | 0.312 | 0.2500 | 0.734 | Wide | 0.065 |
5/16" | 0.344 | 0.3125 | 0.688 | Narrow | 0.065 |
5/16" | 0.375 | 0.3125 | 0.875 | Wide | 0.083 |
3/8" | 0.406 | 0.3750 | 0.812 | Narrow | 0.065 |
3/8" | 0.438 | 0.3750 | 1.000 | Wide | 0.083 |
7/16" | 0.469 | 0.4375 | 0.922 | Narrow | 0.065 |
7/16" | 0.500 | 0.4375 | 1.250 | Wide | 0.083 |
1/2" | 0.531 | 0.5000 | 1.062 | Narrow | 0.095 |
1/2" | 0.562 | 0.5000 | 1.375 | Wide | 0.109 |
9/16" | 0.594 | 0.5625 | 1.156 | Narrow | 0.095 |
9/16" | 0.625 | 0.5625 | 1.469 | Wide | 0.109 |
5/8" | 0.656 | 0.6250 | 1.312 | Narrow | 0.095 |
5/8" | 0.688 | 0.6250 | 1.750 | Wide | 0.134 |
3/4" | 0.812 | 0.7500 | 1.469 | Narrow | 0.134 |
3/4" | 0.812 | 0.7500 | 2.000 | Wide | 0.148 |
7/8" | 0.938 | 0.8750 | 1.750 | Narrow | 0.134 |
7/8" | 0.938 | 0.8750 | 2.250 | Wide | 0.165 |
1" | 1.062 | 1.0000 | 2.000 | Narrow | 0.134 |
1" | 1.062 | 1.0000 | 2.500 | Wide | 0.165 |
1-1/8" | 1.250 | 1.1250 | 2.250 | Narrow | 0.134 |
1-1/8" | 1.250 | 1.1250 | 2.750 | Wide | 0.165 |
1-1/4" | 1.375 | 1.2500 | 2.500 | Narrow | 0.165 |
1-1/4" | 1.375 | 1.2500 | 3.000 | Wide | 0.165 |
1-3/8" | 1.500 | 1.3750 | 2.750 | Narrow | 0.165 |
1-3/8" | 1.500 | 1.3750 | 3.250 | Wide | 0.180 |
1-1/2" | 1.625 | 1.5000 | 3.000 | Narrow | 0.165 |
1-1/2" | 1.625 | 1.5000 | 3.500 | Wide | 0.180 |
1-5/8" | 1.750 | 1.6250 | 3.750 | - | 0.180 |
1-3/4" | 1.875 | 1.7500 | 4.000 | - | 0.180 |
1-7/8" | 2.000 | 1.8750 | 4.250 | - | 0.180 |
2" | 2.125 | 2.0000 | 4.500 | - | 0.180 |
Price of Carbon Steel Fasteners manufacturer in India | Price in USD (per kg) | Price in Euro (per kg) | Price in UAE Dirham (per kg) |
---|---|---|---|
Carbon Steel – Fastener | $3.34 | €2.90 | 74 UAE Dirham |
Carbon Steel Hex Bolts | $4.14 | €3.58 | 8.40 UAE Dirham |
Carbon Steel Square Nuts – | $4.78 | €4.12 | 26.86 UAE Dirham |
ASTM A193 Carbon Steel Hot Forged Fastener dealer in Indonesia, Carbon Steel Hot Forged Fastener stockiest in Indonesia, ASTM A193 Carbon Steel high tensile Fastener trader in Qatar, ASTM A193 Carbon Steel high tensile Fastener exporter in Philippines, ASTM A194 Carbon Steel high tensile Fastener wholesaler in Coimbatore, ASTM A193 Carbon Steel high tensile Fastener manufacturer in Ahmedabad, ASTM A194 Carbon Steel industrial Fastener stockyards in Vietnam, ASTM A194 Carbon Steel industrial Fastener manufacturer in Philippines, Carbon Steel Hot Forged Fastener dealer in Sharjah, Carbon Steel high tensile Fastener supplier in Malaysia, ASTM A193 Carbon Steel Hot Forged Fastener distributor in Indonesia, ASTM A193 Carbon Steel industrial Fastener wholesaler in Qatar, ASTM A194 Carbon Steel high tensile Fastener retailer in Indonesia.
